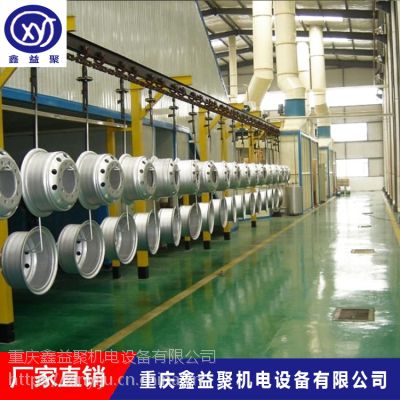

电泳设备概述：

      电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料***有实际意义的施工工艺。具有水溶性、***、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。

   电泳涂装是将具有导电性的被涂工件，浸渍在装水稀释的、浓度比较低的电泳涂料槽中作为阴极(或阳极)，在槽中使电泳设备与其相对应的阳极(或阴极)，在两极间通一定时间的直流电，通过物理化学作用将漆沉淀在被涂工件上，形成均一、水不溶性涂膜的一种涂装方法。

 阴极电泳涂装的特点：

    高效—从漆前处理到电泳底漆烘干可实现生产线化，可适用于大流水线生产。

   优质—其泳透力好，提高了工件内腔的防腐蚀性;(其对工件内腔、焊缝、边缘等的防腐能力是其他的涂装法所不能比拟的漆膜耐盐试验可达1000小时)可得到均一的膜厚，外观好。

   安全—属低公害水溶性涂料，溶剂含量少，无火灾危险，尤其采用uf装置后，涂料回收好，大大减少了对水质和大气污染。经济—指涂料利用率较高，可达95%。

成套电泳设备组成：

    主要装置有：电沉积槽、循环装置、超滤装置、过滤装置、热交换装置、阳极装置、水洗装置、电沉积液配制装置、烘烤装置、直流电源供给装置等。

电泳设备的分类：

电泳槽（主槽）

    存装电泳槽液，被涂物在其中进行电泳涂装。由确保目标膜厚来决定槽容量，电泳涂装的其他一切装置都为本槽服务。确保涂膜的生成〈泳透力、膜厚分布等〉分为主槽和辅槽,槽液由出槽部溢流到辅槽。

槽液循环搅拌系统

   用设置在槽底部槽液循环喷管将槽液吹出，进行槽内搅拌保持槽内涂料均一，防止颜料的沉淀冷却发热的涂装面，除去扩散的电解气泡，由循环泵、槽内配管、吹出喷嘴等组成槽内配管。喷嘴使用塑料制品，槽外配管使用不锈钢材，以防止电蚀。

过滤装置

   粗过滤器：滤掉落入槽内的异物，保护循环泵。精密过滤器：除掉槽液中的尘埃、颗粒，降低车身表而的涂膜尘埃、颗粒弊病。多用金属纲状类型，多用纤维制的、透过面积大的筒状卷式或袋式。

热交换器

    交换掉电涂装电能和泵工作的机械能转换成的热量，确保槽液温度稳定〈28 ±1)℃。作为阴极电泳的阳极，热交换器装在槽液循环管路中，采用不锈钢制板式换热器。一般用7~10℃水冷却；加热用40~45℃的温水。

电极和极液循环系统

   除去电泳产生的剩余中和酸（HAc），保持中和浓度稳定，达到电泳涂装和维持槽内酸浓度的目的。电极有隔膜电极和裸电极两种，电极用耐酸不锈钢（SUS316等）。直流电泳电源产生直流的整流器供电泳涂装电流。阴极电泳场合车身作为（-1）极，通过绝缘的汇流排和挂架侧的导线通电在连续式生产场合，需大容量的电源。

备用槽（置换槽）

   供定期清扫和维修时空出电泳槽，临时保管槽液用，为防止槽液沉淀和劣化,也需循环搅拌。

电泳涂装室

    保护电泳槽，防触电，防溶剂蒸气扩散，设有排风换气系统。

电泳清洗设备

   除去附着在工件上的浮漆，回收涂料，提髙涂膜外观质量，采用UF液喷洗和浸洗，逆工序回入主槽。

电泳漆超滤回收装置

   提供电泳后清洗液，回收涂料除去槽液内的杂质离子，降低槽液电导，采用ED-RO装置净化UF液替代纯水，实现全封闭情况。

基本原理

    阴极电泳涂料所含的树脂带有碱性基团，经酸中和后成盐而溶于水。通直流电后，酸根负离子向阳极移动，树脂离子及其包裹的颜料粒子带正电荷向阴极移动，并沉积在阴极上，这就是电泳涂装的基本原理（俗称镀漆）。电泳涂装是一个很复杂的电化学反应，一般认为至少有电解、电泳、电沉积、电渗这四种作用同时发生。

电解

任何一种导电液体在通电时产生分解的现象，如水的电解 能分解成H2和O2。

电泳

在导电介质中，带电荷的胶体粒子在电场的作用下向相反电极移动的现象，如阴极电泳中带正电荷的胶体粒子（R3N H）夹带和吸附颜料粒子由电泳过程移向阴极。

电沉积

漆粒子在电极上的沉积现象。电沉积的***步是H2O的电化学分解，这一反应至使在阴极表面区产生高碱性（OH）界面层，当阳离子（树脂和颜料）与OH反应变成不溶性时，就产生涂膜的沉积。

电渗

刚沉积到被涂物表面的涂膜是半渗透的膜，在电场的持续作用下，涂膜内部所含的水分从涂膜中渗析出来移向槽液，使涂膜脱水，这种现象称电渗。电渗使亲水的涂膜变为涂膜，脱水而使涂膜致密化。

工艺特点

电泳表面处理工艺的特点：

电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。

（1）采用水溶性涂料，以水为溶解介质，节省了大量有机溶剂，大大降低了大气污染和环境危害，安全卫生，同时避免了火灾的隐患；

（2）涂装效***，涂料损失小，涂料的利用率可达90%～95%；

（3）涂膜厚度均匀，附着力强，涂装质量好，工件各个部位如内层、凹陷、焊缝等处都能获得均匀、平滑的漆膜，解决了其他涂装方法对复杂形状工件的涂装难题；

（4）生产效***，施工可实现自动化连续生产，大大提高劳动效率；

（5）设备复杂，投资费用高，耗电量大，其烘干固化要求的温度较高，涂料、涂装的管理复杂，施工条件严格，并需进行废水处理；

（6）只能采用水溶性涂料，在涂装过程中不能改变颜色，涂料贮存过久稳定性不易控制。

（7） 电泳涂装设备复杂，科技含量较高，适用于颜色固定的生产。

工艺组成

电泳涂装工艺一般由涂装前预处理、电泳涂装、电泳后清洗、电泳涂膜的烘干等四道主要工艺组成。

设备组成

（1） 槽体 （2）搅拌循环系统 （3）电极装置 （4）漆液温度调节装置 （5）涂料补给装置（6）超滤装置 （7）通风装置 （8）电源供给装置（9）泳后水洗装置 （10）储漆装置
